プレス加工Press working

高精度金型(良い金型)×高性能プレス機(良い設備)
=高品質・高精度プレス品(良い製品)

弊社では、「高剛性で高性能なプレス機」による順送プレス成形と、高精度サーボプレス機によるデジタル制御のプレス成形を行っています。プレス成形に使用する金型も、自社で内製しているパンチとダイのクリアランスを極限まで小さくした「高精度金型」を使用しています。その結果、燃料電池用金属セパレータや電子部品等の高品質かつ高性能な製品を納入することで、お客様から高い評価を頂いております。燃料電池車向け金属セパレータについては、ステンレスやチタンなどプレス成形が難しいとされる素材が多く使われています。今後、これらの難成形材のプレス加工を可能とする為に、金型・プレス成形の技術開発に取り組んでいきます。

ニシムラが誇る”特殊・高性能プレス機”

  • 名称 マルチリンクモーション高速プレス
    メーカー 山田ドビー
    型式 MXM-80L
    ボルスターサイズ 1500×800
    SPM 400
    能力 80トン
  • 名称 直動式デジタルサーボプレス
    メーカー 放電精密加工研究所
    型式 MPS8400DS
    ボルスターサイズ 1800×800
    能力 400トン
  • 名称 高剛性サーボプレス
    メーカー アマダ
    型式 SDE-3030SF
    ボルスターサイズ 1380×900
    能力 300トン

その他のプレス機械は、こちらからご確認下さい。

設備一覧ページを見る

試作~量産品まで、ニシムラの「プレス技術」

「ダレなし」「異形断面へのプレス加工」「狭ピッチ・深溝成形」等、弊社のプレス技術とノウハウで対応致します。また、材料の特徴を理解していることと、高精度の金型を使用することにより、例えば、板厚0.1mm×350mmの薄板プレス品であっても、反り量3mm以下に抑え、優れた平坦性を持たせることも可能です。高品質な試作・量産プレス品をお客様へお届けします。

金型設計・製作ページを見る

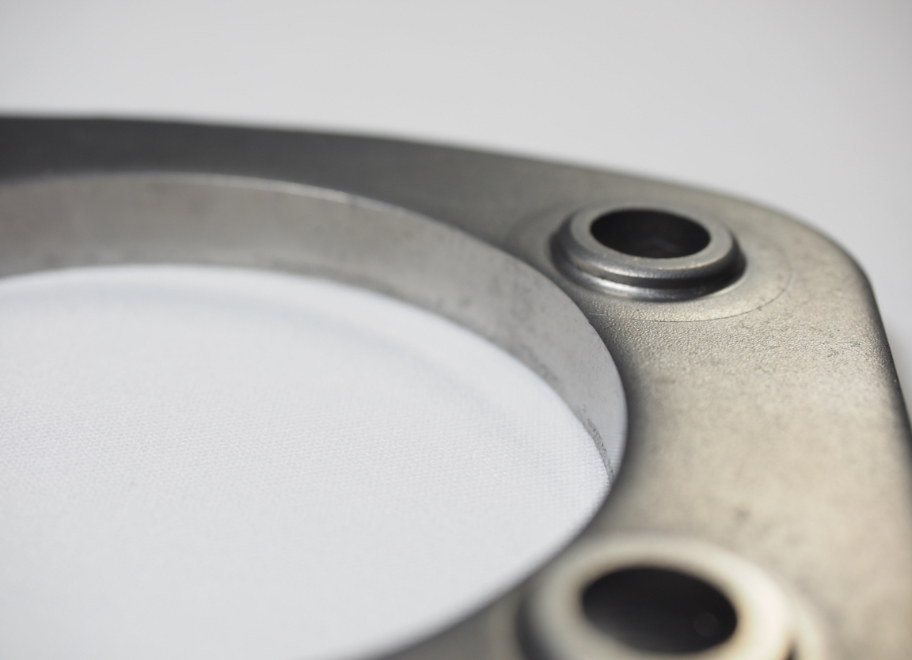

「厚板の高精度打ち抜き及び冷間鍛造による形状加工」を実現

自動車業界向け、排気系部品

板厚:6.0mm
材質:S22C
精度:打ち抜き輪郭精度±0.03mm
   冷間鍛造成形の形状精度±0.05mm
特徴:高精度金型と、剛性の高いプレス機械で、
   厚板の順送板鍛造を実現。

「プレス製品の微細形状にも対応」 極小モジュールギアのプレス成形

自動車業界向け、シートリクライナー

板厚:3.2mm
材質:S22C
   ギアモジュール:0.28
精度:ギア輪郭精度±0.02mm
特徴:微細ギア形状を高精度にプレス加工。
   クリアランスの管理と刃先の形状精度で、破断面の防止。

その他の事例は、こちらからご確認下さい。

製品実績ページを見る

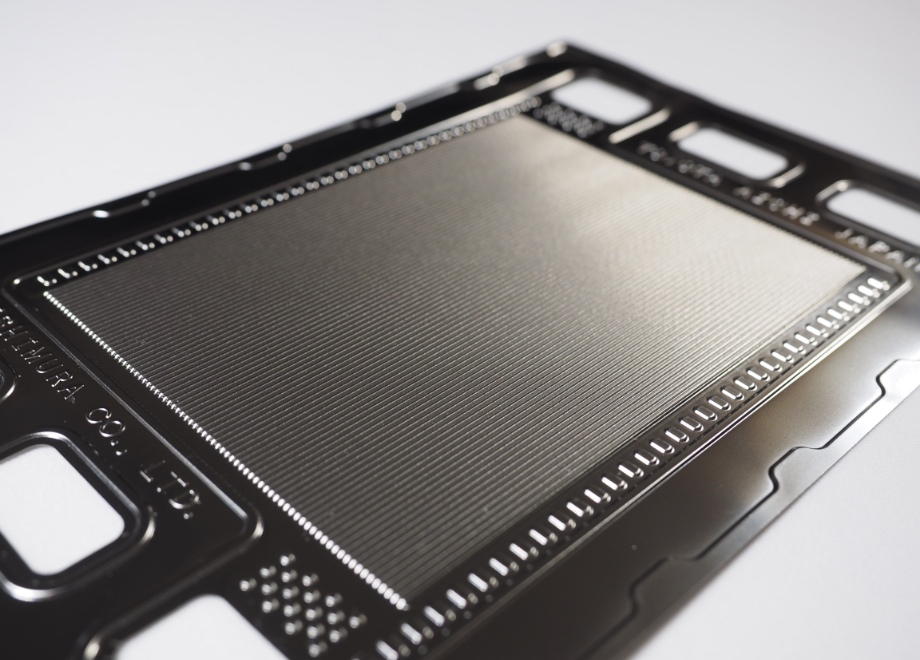

燃料電池車向け金属セパレータ
